Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Horno de calefacción sin plomo del flujo de 8 zonas | Característica: | Aire y sin plomo calientes |
---|---|---|---|
Dimensión de la máquina: | 5150*1490*1510 | Desviación de los temporeros: | ± 2C |
Velocidad del transportador: | 20-1500 (mm/min) | Mesh Belt Width: | 460 (o modificado para requisitos particulares) |
Peso: | Approx.2100 (kilogramo) | Longitud de calefacción de la zona: | 2932 (milímetro) |
Alta luz: | Horno del flujo del aire caliente de 8 zonas,Horno sin plomo del flujo del PWB,Horno del flujo del PWB de SMT del aire caliente |
Flujo Oven Welding Machine de 8 zonas
Horno del flujo de las zonas del aire caliente 8, horno sin plomo del flujo del PWB de la máquina de SMT
Introducción de zonas de calefacción del horno 8 del flujo
Sistema alrededor de calefacción del horno del flujo
sistema de calefacción 1.The adoptar el calentador sueco del níquel con eficacia y ahorro de la energía. La longitud de onda máxima del poder de radiación es 4UM con el reflector superficial curvado aumentar la rampa de la temperatura encima de la velocidad, mejora la eficacia termal. Y el sistema de aire forzado especial de la circulación hacer el PWB y el componente calentó y elimina uniformemente el “efecto de sombra” eficientemente.
material resistente de alta temperatura especial de la protección 2.Using en estructura de calefacción de la preservación y el arrabio en paso de calefacción.
3. Usando el eje largo importado de Taiwán SanYue el extractor de alta temperatura y W formaron el conducto del calor, el diseño para ningún ruido o vibración y conveniente críticos para el mantenimiento.
4. Las zonas de calefacción se estructuran con el director de aluminio poroso del aire, aire caliente se distribuyen uniformemente a la superficie del PWB. La capilla puede abrirse totalmente para proceder fácilmente mantenimiento.
Parámetro del horno sin plomo RF-H800I del flujo
Horno del flujo de SMT | RF-H800I |
Dimensión de la máquina (milímetros) | 5150*1490*1510 |
Peso (kilogramos) | Approx.2100 |
Longitud de calefacción de la zona (milímetros) | 2932 |
Funcionamiento/que comienza el poder (kilovatios) | 8.5 / 33 |
Control | PLC + PC |
Gama de los temporeros | Temperatura ambiente ~ 320C |
Exactitud de los temporeros | ± 1C |
Desviación de los temporeros | ± 2C |
Anchura del PWB (milímetro) | 50 - 400 (o modificado para requisitos particulares) |
Tipo de enfriamiento | Coooling de aire forzado |
Longitud de la zona de enfriamiento (milímetros) | 600 |
Tipo del transportador | Cadena y Mesh Belt |
Velocidad del transportador (mm/min) | 20-1500 |
Mesh Belt Width (milímetros) | 460 (o modificado para requisitos particulares) |
Altura de las piezas | En Baoard 35m m/bajo tablero 20m m |
Fuente de alimentación | 3P/AC 380V O 3P/AC 220V |
Opciones disponibles | 450/500 anchura máxima del PWB Ayuda central para el PWB grande Zona de enfriamiento adicional |

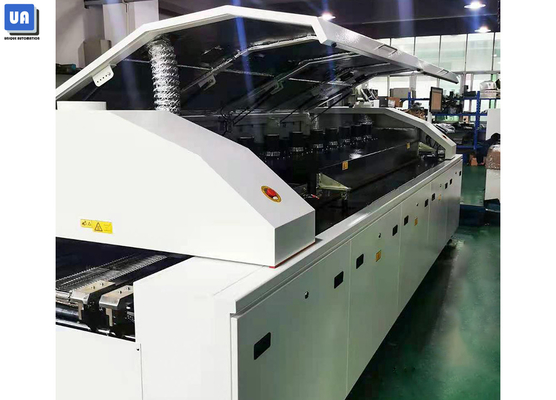

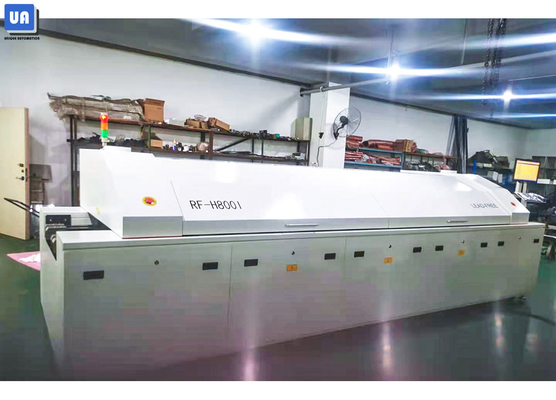

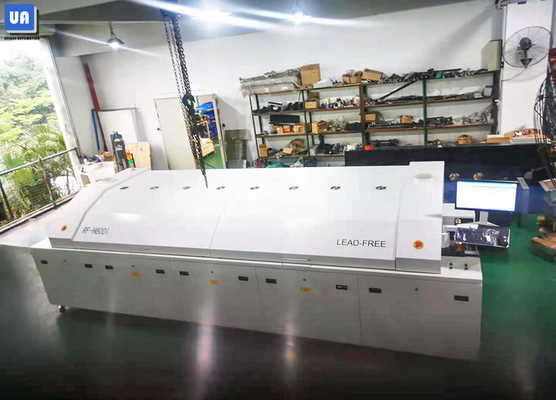

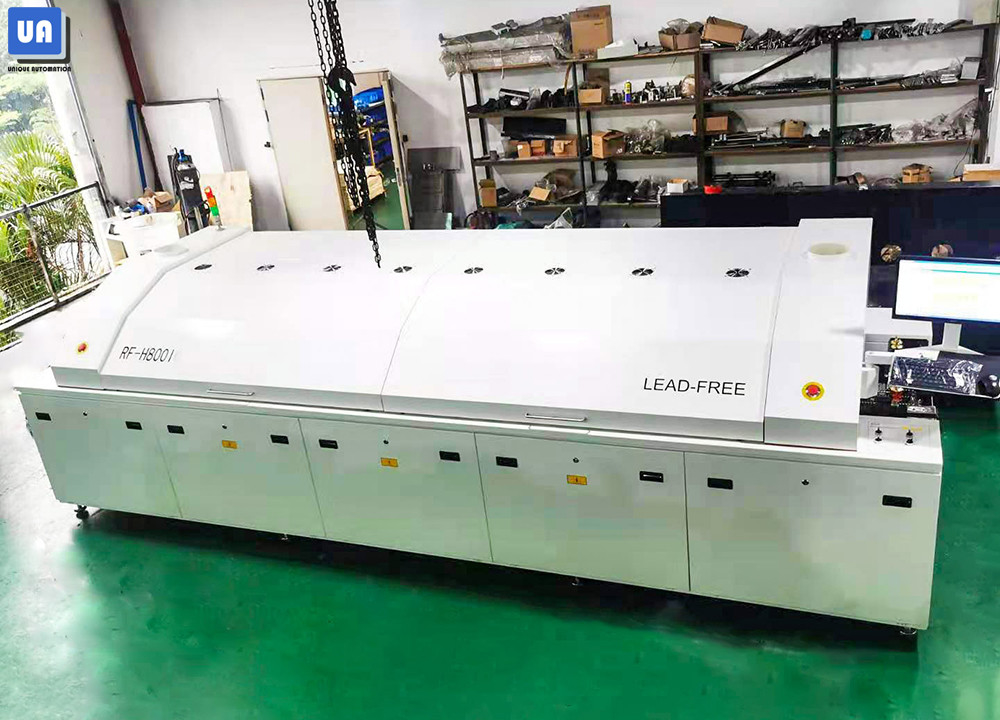

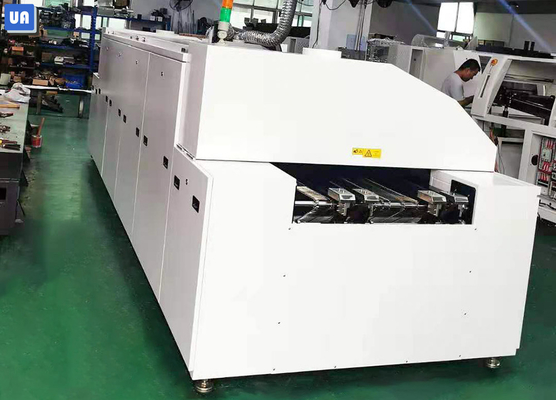

Imagen detallada de las zonas del horno 8 del flujo
Método que embala de horno del flujo
RFQ de las zonas del horno RF-H800I 8 del flujo
¿1, nosotros hacemos poder limitar en fábrica, cómo podemos utilizar su horno del flujo, y evitamos sobrecarga viaje cuando comienzo encima de la máquina?
Según la situación real, podemos realizar cambios en software de la máquina, y cuando el comienzo encima de la máquina, las zonas de calefacción será calentado encendido uno por uno, significa que el comienzo encima del poder es muy bajo, así que no será ningún problema; también el cliente puede actuar el horno del flujo por el modo manual, él es muy fácil fijar todos los parámetros en el software;
¿2, cómo podemos conectar el horno del flujo con el otro equipo de SMT en la línea de SMT?
Equipamos el interfaz de SMEMA in/out en el horno del flujo, que es conveniente para conectar con la máquina de la selección y del lugar, el transportador del almacenador intermediario, el cargador/el descargador, o el otro equipo de SMT;
¿3, cómo son puede hacer el mantenimiento para el horno del flujo?
Aclare el interior del flujo de zonas y de la zona de enfriamiento de calefacción (limpie la placa de los agujeros de aire en cada zona, allí sea mucho escoria del flujo y palillo volátil de la materia en la placa, su bloque posible los agujeros);
Tome hacia fuera los filtros dentro del flujo recogen el sistema, y aclaran la escoria del flujo en los filtros;
Substituya el tubo del papel de aluminio en el agujero de extractor del horno, si hay demasiada escoria del flujo dentro;
Examine la tensión de la correa y de la cinta transportadora de la malla, ajuste la tensión de la cadena, y si la correa de la malla demasiado flojamente, quita por favor algunas secciones de la malla, y vuelva a conectar la correa de la malla, para conseguir la tensión conveniente;
Añada el aceite de lubricación de alta temperatura en la taza de aceite, y compruebe si el trabajo de la taza de aceite normalmente;
Limpie el mecanismo de transmisión dentro del horno, incluyendo los engranajes, las barras del tornillo, otras piezas mecánicas, y después cepille la grasa da alta temperatura de la lubricación en estas piezas;
Examine el gabinete eléctrico, compruebe cada componente en gabinete, compruebe la lámpara indicadora, y después apriete los tornillos en cada terminal por el destornillador, especialmente circuito principal, para evitar cortocircuito.
