Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | Horno del flujo de 8 zonas | Característica: | Aire y sin plomo calientes |
---|---|---|---|
Modo de control: | PLC + PC | Longitud de la zona de enfriamiento: | 600 |
Velocidad del transportador: | 20-1500 (mm/min) | Opciones disponibles: | 450/500 ayuda central de la anchura máxima del PWB para la zona de enfriamiento adicional grande del |
Fuente de alimentación: | 3P/AC 380V O 3P/AC 220V | Altura de las piezas: | En Baoard 35m m/bajo tablero 20m m |
Alta luz: | Flujo de soldadura Oven Equipment del aire caliente,Flujo Oven Equipment del aire caliente de AC380V,Horno sin plomo del flujo de la PC del PLC |
Cadena de producción de SMT 8 flujo de calefacción Oven Equipment de las zonas
Flujo de soldadura sin plomo Oven Equipment del aire caliente con 8 zonas de calefacción
Especificación del horno sin plomo RF-H800I del flujo
Horno del flujo de SMT | RF-H800I |
Dimensión de la máquina (milímetros) | 5150*1490*1510 |
Peso (kilogramos) | Approx.2100 |
Longitud de calefacción de la zona (milímetros) | 2932 |
Funcionamiento/que comienza el poder (kilovatios) | 8.5 / 33 |
Control | PLC + PC |
Gama de los temporeros | Temperatura ambiente ~ 320C |
Exactitud de los temporeros | ± 1C |
Desviación de los temporeros | ± 2C |
Anchura del PWB (milímetro) | 50 - 400 (o modificado para requisitos particulares) |
Tipo de enfriamiento | Coooling de aire forzado |
Longitud de la zona de enfriamiento (milímetros) | 600 |
Tipo del transportador | Cadena y Mesh Belt |
Velocidad del transportador (mm/min) | 20-1500 |
Mesh Belt Width (milímetros) | 460 (o modificado para requisitos particulares) |
Altura de las piezas | En Baoard 35m m/bajo tablero 20m m |
Fuente de alimentación | 3P/AC 380V O 3P/AC 220V |
Opciones disponibles | 450/500 anchura máxima del PWB Ayuda central para el PWB grande Zona de enfriamiento adicional |
El sistema de control de flujo Oven Equipment
1. Adopta el control importado del termóstato que posee el sistema de control de la lógica confusa y de lazo cerrado del PID. Puede aprisa respuesta a los cambios en la condición de la calefacción y asegurar la remuneración eficiente del calor para alcanzar temperatura requerida.
2. Usando el termopar importado de Taiwán a cada zona de calefacción, puede los cambios rápidos de la reacción en cada zona de temperatura, supervisión en tiempo real para mantener la temperatura en cada zona.
3. Retransmisión de estado sólido especial de SSR hecha juego con el calor dedicado que se disipa para bloquear para prolongar el curso de la vida con eficacia. Ninguna salida del contacto y función de control borrosa por el termóstato, pueden supervisión los cambios de la temperatura ambiental y del poder calorífico, aplicando el aparato de la calefacción por pulso mínimo, asegurando la alta precisión del control de la temperatura y la temperatura uniforme dentro de zonas. La longitud de la zona, sentido de chorro, distribución de la temperatura, toda éstos es reunión con los estándares de IPC.
4. Los elementos de calefacción potentes, calientan para arriba rápidamente, él son solamente necesidad aproximadamente 20 minutos de la temperatura ambiente a la temperatura del sistema-punto.
5. Alarma de la diagnosis del fracaso, visual y audio.
6. Función de producción del cierre del retraso, enfriamiento uniforme después del cierre: prevenga los hardwares de cualquier termal dañado.

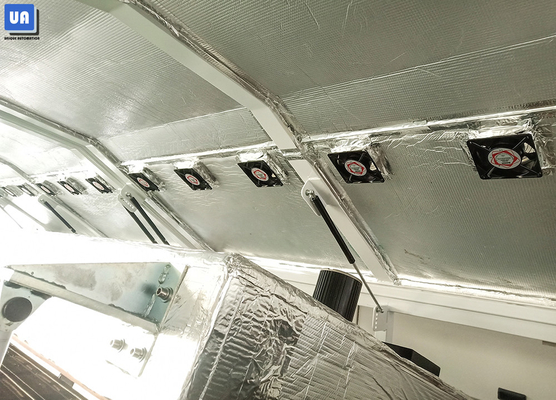

Imagen detallada de las zonas del horno 8 del flujo

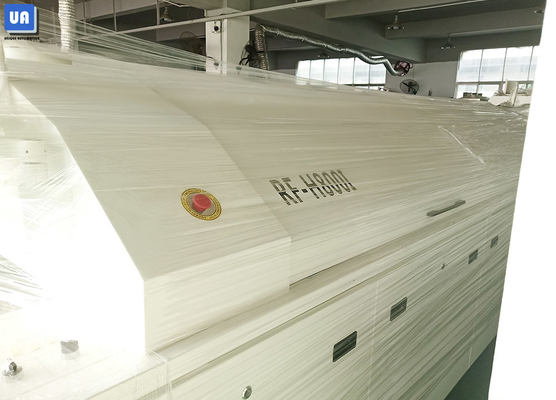

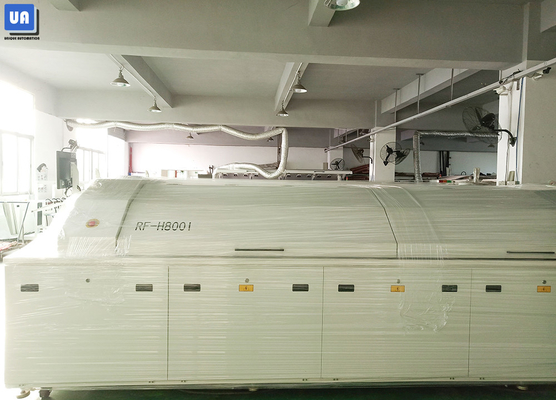

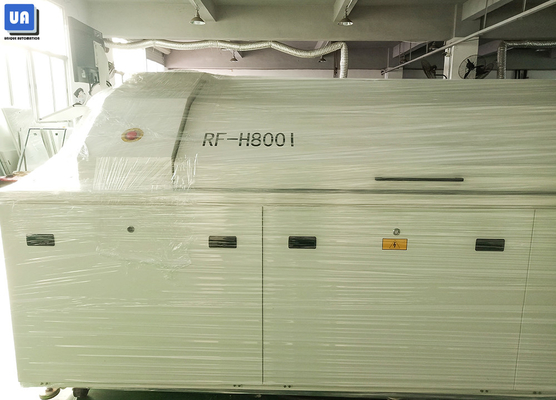

Método que embala de horno del flujo
