Datos del producto:
Pago y Envío Términos:
|
Nombre: | horno de reflujo smt | Control: | computadora industrial |
---|---|---|---|
Motor del transportador: | Panasonic | Color: | Gris |
Potencia de consumo: | 9KW | Control de velocidad: | 3 inversores ajustan |
Tiempo de calentamiento: | Apprx.30minute | Rectificación de la placa: | Placa de cobre gruesa |
Dimensión: | 4705*1430*1490m m | ||
Alta luz: | Horno 9KW del flujo de SMT,Horno del flujo de SMT del transportador de Panasonic,Cadena de producción de SMT de 6 zonas |

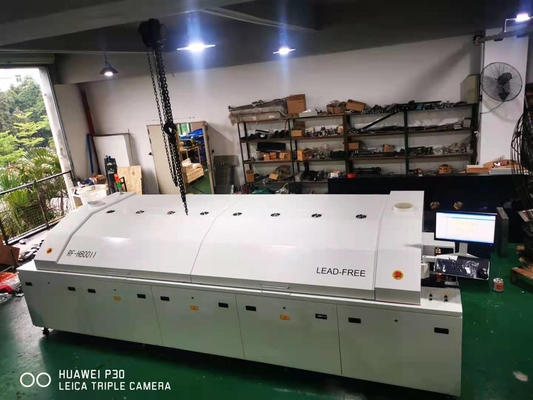

Cadena de producción sin plomo de SMT del horno del flujo de SMT 6 zonas
Piezas de la transmisión de flujo Oven Equipment MR-600
1. carril antitorque: El carril de alta resistencia y endurecido, es muy durable y lleva - resistente.
2. paralelismo del carril: ±0.3mm
3. la cadena estira hacia fuera longitud: Estándar: 5m m, la cadena es tipo anti-pegado, solucionan el problema que suelda del pequeño PWB
4. gama del sistema min.unit de la velocidad de C/V: 0.01m/min, 0~2m/min
5. gama de la desviación de la velocidad de C/V: Lazo cercano del ordenador, dentro del ±2%
6. dispositivo de la tensión de cadena: Automático ajuste por la primavera, evitan la cadena pegó debido a la calefacción.
7. transportación del motor: Motor ajustable de Panasonic.
8. lubricación de cadena: La lubricación es controlada por la PC, ciclo de la lubricación y la hora puede ser fijada (hay tres modos: fino, estándar, económico. Hay también lubricación manual en software).
9. anchura-ajuste del carril: La independiente motorizó el ajuste.
10. malla: malla de acero inoxidable de 500m m, funcionamientos sincronizados con la cadena.
Partes y funcionamiento eléctricos del control del horno MR-600 del flujo
1. sistema de control: PLC+ Modular+PID, estable y confiable, con alta exactitud de repetición.
2. interfaz de la operación: Windows 10 con el cambio inglés de Chinese& fácilmente.
3. seguridad del operador de Machine&: Con el protector del contorneamiento.
4. parte eléctrica: Se importan todas las piezas eléctricas, muy durable, se aseguran que la máquina corre estable.
5. modo de trabajo: Modo de trabajo tres: operación, edición y presentación, con la función de edición en línea.
6. monitor en tiempo real: Genere el expediente de la operación diariamente, si suceden algunos problemas, el operador responsable será encontrado fácilmente.
7. perfil de temperatura: Genere el perfil para cada zona diariamente, el usuario puede revisar y analizar. Esta función no está para la prueba del perfil del PWB, apenas para examinar cuando un cierto problema sucede en cierta zona.
8. base de datos de la producción: Genere la declaración de la producción para toda clase de PWB y de estadísticas, imprimible.
Piezas de la transmisión de flujo Oven Equipment MR-600
1. carril antitorque: El carril de alta resistencia y endurecido, es muy durable y lleva - resistente.
2. paralelismo del carril: ±0.3mm
3. la cadena estira hacia fuera longitud: Estándar: 5m m, la cadena es tipo anti-pegado, solv
ESPECIFICACIÓN del horno sin plomo del flujo MR-600:
Especificación de la máquina | ||||
Modelo | MR-600 | Control | Ordenador industrial | |
Qty de calefacción de las zonas. | Top 8, parte inferior 8 | Qty de las zonas de enfriamiento. | Top 3, parte inferior 3 | |
Longitud de calefacción de la zona | 2295m m | Rectificación de la placa | Placa de cobre gruesa | |
Peso | Aproximadamente: 2200kg | Dimensión | 4705*1430*1490m m | |
Capacidad del extractor | 11㎡/min×2 | Color | Gris | |
Sistema de control | ||||
Suministro de electricidad | 3P 380V/220V 50/60HZ | Temporeros. gama del control | . ~300℃ a la temperatura ambiente | |
Poder total | 55KW | Temporeros. exactitud de control | ±1℃ (estado estático) | |
Poder del comienzo | 32KW | Temporeros. método de control | Lazo cerrado, PID +SSR | |
Poder del consumo | 9KW | Desviación de la temperatura del PWB | ±1.5℃ | |
Control de velocidad | 3 inversores ajustan | Reserva de los datos | Todos los perfiles pueden ser ahorrados | |
Tiempo de calentamiento | Apprx.30minute | Alarma anormal | Alto, a baja temperatura. alarma | |
Transportación del sistema | ||||
Estructura del carril | 2 carriles de los segmentos | Método fijo del carril | Arreglo delantero | |
Estructura de cadena | Acero inoxidable, tipo pegar-libre | Transportación de altura | 900±20m m | |
Anchura máxima del PWB | 50-460m m | Transportación de método | Carril de Chain+ mesh+ | |
Altura componente | Superior/parte inferior 30m m | Transportación de velocidad | 300-2000m m | |
Transportación de la dirección | De izquierda a derecha | Lubricación | Automático del interruptor | |
La anchura ajusta | Control electrónico | Motor del transportador | Panasonic | |
Temporeros máximos. la diferencia en medio precalienta zona y zona que suelda: ℃ 90 | ||||
Temporeros máximos. la diferencia en medio precalienta zona: ℃ 50 | ||||
Temporeros del máximo. diferencia entre la zona de la soldadura: ℃ 50 | ||||
Sistema de enfriamiento | ||||
Cámara de enfriamiento | Enfriamiento de aire forzado | |||
Zona de enfriamiento | 3 zonas de enfriamiento, longitud son 1140m m, enfrían el PWB rápidamente y reducir el impacto del calor cuando la salida del PWB del horno. | |||
El flujo de enfriamiento maneja | Con la gestión separada del flujo en la zona de enfriamiento, haga que limpia todo el tiempo, fácil para el mantenimiento. | |||
Características de calefacción | ||||
Zonas de calefacción | El top 6, parte inferior 6 (2295m m) puede cubrir la necesidad de la técnica sin plomo máxima. | |||
Temperatura de la salida | Después de plumón fresco por el aire a presión, temporeros del PWB. está ≤70℃ en la salida. | |||
Tiempo de calentamiento | De los temporeros normales. para fijar a temporeros, 30 minutos aproximados. | |||
Secuencia del calentamiento | El calentamiento de bilateral, ahorra el poder y el tiempo | |||
Tiempo de transferencia del perfil | <15min | |||
Temporeros de calefacción de la zona. exactitud de control | ±1℃ | |||
Temporeros del PWB. desviación | ±1℃ | |||
Vacie al equilibrio de calor a carga plena para responder tiempo | ≤20 s | |||
Las zonas de la calefacción cierran por separado la función | Cada zona de calefacción se puede cerrar por separado en el ordenador. Cuando las zonas de calefacción inferiores son cerradas, los temporeros de los lados del PWB dos. diverso máximo de los alcances (PWB de diverso material, grueso, tamaño, el temporero. el valor de la diferencia es diferente.) | |||
Piezas de calefacción | ||||
Motor del aire caliente | Motor de alta temperatura anti de la importación, RPM: 3200rpm. Adopta el inversor para controlar, puede ajustar la velocidad del motor de 0 a 3200, stepless. La garantía del motor es 5 años. | |||
Calentador | El calentador se hace especialmente, con eficacia alta y la sensibilidad, tiempo de la garantía es 5 años. | |||
Estructura del carril de aire | El alto carril de aire eficiente, proporciona el aire abundante | |||
Dispositivo de escape | El dispositivo forzado del extractor, no asegura ningún escape del flujo. | |||
Piezas de la transmisión | ||||
Carril antitorque | El carril de alta resistencia y endurecido, es muy durable y lleva - resistente. | |||
Paralelismo del carril | ±0.3mm | |||
La cadena estira hacia fuera longitud | Estándar: 5m m, la cadena es tipo anti-pegado, solucionan el problema que suelda del pequeño PWB | |||
La velocidad de C/V fijó la gama de min.unit | 0.01m/min, 0~2m/min | |||
Gama de la desviación de la velocidad de C/V | Lazo cercano del ordenador, dentro del ±2% | |||
Dispositivo de la tensión de cadena | Automático ajuste por la primavera, evitan la cadena pegó debido a la calefacción. | |||
Transportación del motor | Motor ajustable de Panasonic | |||
Lubricación de cadena | La lubricación es controlada por la PC, ciclo de la lubricación y la hora puede ser fijada (hay tres modos: fino, estándar, económico. Hay también lubricación manual en software) | |||
Anchura-ajuste del carril | La independiente motorizó el ajuste | |||
Malla | malla de acero inoxidable de 500m m, funcionamientos sincronizados con la cadena | |||
Estructura de la máquina | ||||
Capítulo | El marco es soldado bien, firme y durable. | |||
Puerta | La estructura desmontable, proporciona el espacio ancho para el mantenimiento. | |||
Método abierto de la capilla | Cilindro eléctrico doble para abrir la capilla, con la función de la uno mismo-cerradura, seguro y confiable. | |||
Método abierto de la cubierta | Tenedor hecho a sí mismo, fácil limpiar | |||
Piezas y funcionamiento eléctricos del control |
||||
Sistema de control | PC industrial | PLC+ Modular+PID, estable y confiable, con alta exactitud de repetición | ||
Interfaz de la operación | Windows 10 con el cambio inglés de Chinese& fácilmente. | |||
Seguridad del operador de Machine& | Con el protector del contorneamiento | |||
Parte eléctrica | Se importan todas las piezas eléctricas, muy durable, se aseguran que la máquina corre estable. | |||
Modo de trabajo | Modo de trabajo tres: operación, edición y presentación, con la función de edición en línea | |||
Monitor en tiempo real | Genere el expediente de la operación diariamente, si suceden algunos problemas, el operador responsable será encontrado fácilmente. | |||
Perfil de temperatura | Genere el perfil para cada zona diariamente, el usuario puede revisar y analizar. Esta función no está para la prueba del perfil del PWB, apenas para examinar cuando un cierto problema sucede en cierta zona. | |||
Base de datos de la producción | Genere la declaración de la producción para toda clase de PWB y de estadísticas, imprimible. | |||
Lista de la alarma | El sistema ahorra toda la información de la alarma para que el usuario revise el artículo y el tiempo de la alarma. | |||
Sistema de alarma | El sistema entra en modo fresco del plumón cuando la alarma es estricta. | |||
Prueba de perfil | Con los temporeros. la función de prueba del perfil, puede analizar según el perfil. | |||
Alarma anormal | 1.PCB funciona con anormalmente 2. dispositivos anormales anormales del aire 5.Hot de la velocidad anormal 4.Conveyor de la temperatura de la operación 3. anormales. | |||
El flujo recicla el dispositivo | Estándar configurado. Cuando nitrógeno del uso, pues es recirculación cerrada, si la niebla del flujo no puede ser separada, contaminará el PWB. | |||
Servicios post-venta | ||||
Garantía | 2 años para la máquina entera, 5 años para los motores, calentadores. | |||
Fuera de garantía | Precio de compra de la carga solamente para las piezas. | |||
El servicio responde tiempo | 2 horas | |||
El flujo recicla el dispositivo | El sistema de gestión del flujo es característica estándar. | |||
Otras características | ||||
SMEMA | Disponible para por aguas arriba y rio abajo | |||
UPS | Disponible. Para proteger la sección de control y para el transportador en caso de fracaso principal de la energía de entrada | |||
Contador de tiempo | Puede fijar la época con./desc. del poder de comenzar la máquina, la PC, el software y la carga la receta, para ahorrar tiempo. |
Ventajas del horno del flujo de SMT
1. El soporte colgante principal reforzado a garantizar allí no es ninguna deformación y el atasco del tablero ocurrió.
2. El transportador de los dual-carriles puede mejorar la eficacia de la producción así como el poder y el coste.
3. la eficacia de transferencia del calor del 15% fue mejorada para ocuparse del proceso sin plomo con productos más complicados y más grandes.
4. Nueva configuración de enfriamiento para hacer el aire filtrado o reclamado de nuevo a la cámara del horno, redujo la pérdida termal así como consigue una mejor recuperación del flujo.
5. Usuario la protección completa del diseño sellado del horno para evitar que el N2 y el O2 pierdan con eficacia. Tan la concentración más baja de N2 y de O2 se puede alcanzar a 150 PPM.
6. Cuando la concentración de oxígeno es 300-800 PPM, el consumo es solamente 20-22M3/H.
7. Dual-velocidad de doble vía, solo coste de máquina, capacidad de producción doble, el hasta 65% ahorro de energía.
8. La cuantificación del nitrógeno es controlable en el proceso, y cada zona de temperatura es independientemente haber controlado a circuito cerrado, que pueden hacer la gama de concentración del nitrógeno de 5-200ppm.
9. El nuevo sistema de dos etapas de la recuperación del flujo, colección de múltiples puntos, mejora completamente eficacia de la recuperación y reduce tiempo y la frecuencia de mantenimiento para los clientes.
