Datos del producto:
Pago y Envío Términos:
|
Dimensiones (milímetros): | 4100*1400*1700 | Longitud de la zona de precalientamiento (milímetros): | 1800 |
---|---|---|---|
Capacidad del pote de la soldadura (kilogramos): | 360 | La anchura del transportador ajusta: | Control eléctrico |
Anchura del transportador (milímetros): | 350 máximos | Fúndase la alimentación: | alimentación auto |
Tipo del finger: | V, L o modificado para requisitos particulares | tipo de enfriamiento: | Enfriamiento de aire forzado |
Fuente de alimentación: | 3P/AC 380V 3P/AC 220V | Espray del flujo: | Control de motor de paso |
Precalentador: | Tubo de cerámica de la calefacción IR | Control: | PC+PLC |
Material del pote de la soldadura: | 316L de acero inoxidable (o aleación del titanio) | Peso (kilogramos): | 1530 |
Alta luz: | Máquina que suelda de la onda del PLC SMT de la PC,Máquina que suelda AC380V de la onda de SMT,equipo de la soldadura de la onda del PWB 0.4MPa |
Máquina que suelda de la onda
Equipo de la soldadura de la onda del PWB de la máquina de Slodering de la onda de SMT
Las especificaciones del equipo que suelda de la onda
Modo | RF-350B |
Sistema operativo | |
Modo de control | PLC + ordenador |
Precalentamiento del sistema | |
No. de zonas de precalientamiento | 3 |
Precalentamiento de longitud | 1800M M |
Precalentamiento de temporeros | Temperatura ambiente ~300C |
Tiempo de calentamiento | Aproximadamente 20/Min |
Sistema que suelda | |
Tipo del pote de la soldadura | Impulsión del motor |
Ajuste de altura de onda | Manual |
Capacidad del pote de la soldadura | Sobre 400Kg |
Tiempo de calentamiento | Aproximadamente 180min (ajuste en 250C) |
Sistema de rociadura | |
Transmisión Methos | Motor de paso |
Presión de rociadura | 0.25MPa ~ 0.4MPa |
Flujo de flujo | Metro de flujo de flujo |
Alimentación auto del flujo | Opcional |
Método del extractor | Extractor superior |
La definición de soldar de la onda
La máquina que suelda de la onda es un equipo de soldadura para los productos electrónicos, y está también
un equipo de producción necesario para los fabricantes electrónicos del producto. La onda
la máquina que suelda es hecha insertando componentes electrónicos en la placa de circuito
y soldando con autógena con la placa de circuito.
Característica de la soldadura de la onda
El ★ el diseño aerodinámico del aspecto del cuerpo de máquina adopta el proceso de rociadura a
evite que la pintura se caiga, que es hermoso y durable.
Secciones del ★ tres de la zona de precalientamiento de la independiente el 1.8m, precalientamiento completo del aire caliente, de modo que
El PWB puede conseguir un buen efecto de soldadura.
Garra patentada ★ de la cadena de la aleación del titanio, lata no-pegajosa, nunca deformada, y larga vida.
Ventanas panorámicas del ★ tres, hermoso y abundante en el aspecto, conveniente para la operación y el mantenimiento.
★ las impulsiones de cadena del horno de la lata el modo de elevación total.
★ equipado del módulo de enfriamiento de la remuneración del módulo y de temperatura, conveniente para sin plomo
el soldar y diversos requisitos de proceso.
El ★ el horno de la lata adopta un diseño ajustable de la boca; la cantidad de la oxidación de la escoria de la lata es ultrabaja,
y se adopta el principio de diseño líquido del flujo de la lata. Reduzca la cantidad de la oxidación del impacto de lata,
y el pico de la onda se puede ajustar con la anchura del tablero del PWB, que reduce grandemente
el tamaño del PWB que suelda. La cantidad de oxidación de la lata durante el tablero, el ajustable
la distancia es 80-350 milímetros.
El ★ el mecanismo de transmisión adopta un diseño modular sofisticado, con exacto
transmisión, larga vida y mantenimiento fácil.

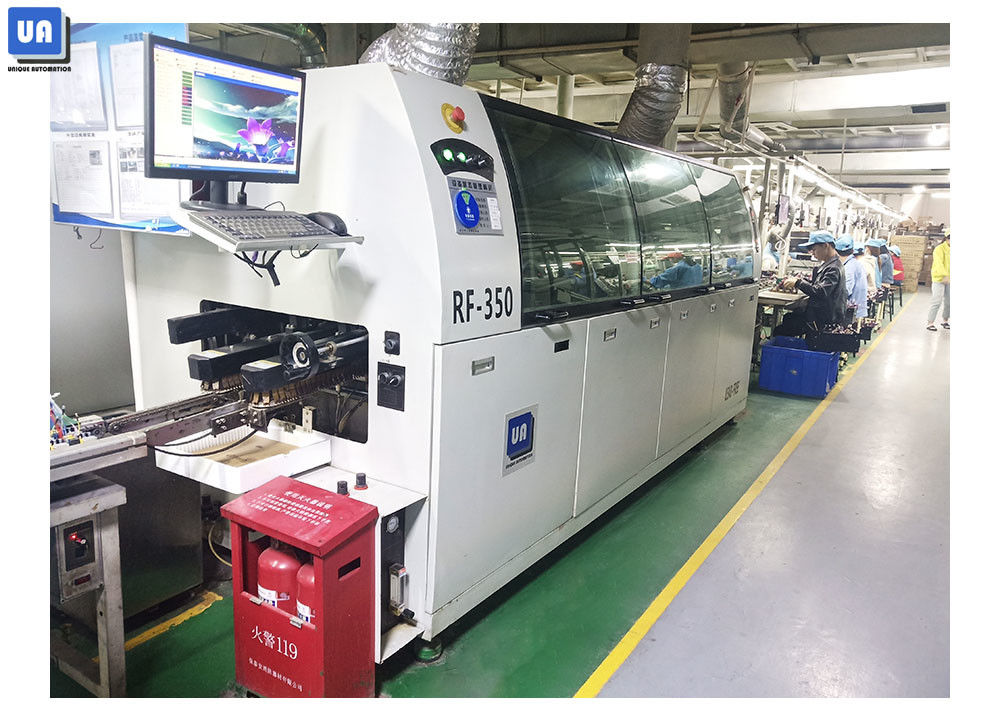

Demostración de la imagen de la onda Sloder
Dibujo de instalación de la soldadura de la onda
