Datos del producto:
Pago y Envío Términos:
|
Longitud de la zona de precalientamiento: | 1800 milímetros | Peso: | 1608 KILOGRAMOS |
---|---|---|---|
Tiempo de producción: | 10-20 días laborables | Método de la transmisión: | Cilindro del aire |
La anchura del transportador ajusta: | Control eléctrico | tamaño: | 4200*1400*1700 (L*W*H) |
Fúndase la alimentación: | alimentación auto | Control: | PLC + PC (ordenador) |
Alta luz: | Máquina que suelda de la onda de SMT,máquina que suelda de la onda de la longitud 4200m m,Máquina que suelda industrial de SMT |
Control eléctrico industrial de la máquina de la onda sin plomo de SMT que suelda
Equipo de encargo de la soldadura de la onda de SMT sin plomo para la cadena de producción
Proceso de la soldadura de la onda de la soldadura RF-350B de la onda
Hay muchos tipos de máquinas de la soldadura de la onda; sin embargo, los componentes básicos y los principios de estas máquinas son lo mismo. El equipo de base usado durante el proceso es un transportador que mueve el PWB con las diversas zonas, una cacerola de la soldadura usada en el proceso que suelda, una bomba que produzca la onda real, el rociador para el flujo y el cojín de precalentamiento. La soldadura es generalmente una mezcla de metales. Una soldadura plomada típica tiene el maquillaje químico de la lata del 50%, de la ventaja 49,5%, y de 0,5% antimonios. [1] la restricción de sustancias peligrosas que el directorio (RoHS) ha llevado a la eliminación de la soldadura plomada en la fabricación moderna sin embargo, y a las alternativas sin plomo se utiliza. Las aleaciones del lata-plata-cobre y del lata-cobre-níquel son de uso general, con una aleación común (SN100C) siendo 99,25% latas, 0,7% cobres, 0,05% níqueles y <0>
Característica de la soldadura RF-350B de la onda
El ★ el dispositivo del espray de la resina se puede sacar y desmontar para la limpieza y el mantenimiento fáciles.
El dispositivo del espray del aislamiento del ★, humos del flujo se descarga del tubo de aire dedicado.
La función de biblioteca potente del parámetro del ★, los diversos parámetros de proceso del PWB se puede llamar y actuar a pedido.
El ★ el ordenador + sistema de control del PLC se adopta para asegurar la confiabilidad y la estabilidad del sistema.
El ★ la máquina se puede cambiar por intervalos automáticamente según los parámetros del control de la fecha, del tiempo y de la temperatura fijados por el usuario.
Autoexamen del ★ del fallo del sistema, exhibición automática de la causa del fracaso, e investigación de métodos de localización de averías en cualquier momento.
El ★ la temperatura de calefacción adopta control a circuito cerrado del PID, y el control de la temperatura es estable y confiable.
El sistema de espray del seguimiento automático del ★, la anchura del espray y el tiempo a circuito cerrado del espray se ajustan automáticamente, y pueden ser como sea necesario avance fijado y prolongar el tiempo del espray.
★ equipado de la operación económica, generación automática de la onda al pasar el tablero, que minimiza la cantidad de oxidación de la lata.
Parámetro de la soldadura RF-350B de la onda
Especificación | RF-350B |
Precalentamiento del sistema | |
No. de zonas de precalientamiento | 3 |
Precalentamiento de longitud | 1800M M |
Precalentamiento de temporeros | Temperatura ambiente ~300C |
Tiempo de calentamiento | Aproximadamente 20/Min |
Sistema de rociadura | |
Transmisión Methos | Motor de paso |
Presión de rociadura | 0.25MPa ~ 0.4MPa |
Flujo de flujo | Metro de flujo de flujo |
Alimentación auto del flujo | Opcional |
Método del extractor | Extractor superior |
Sistema de enfriamiento | |
Cámara de enfriamiento | Aire a presión |
Sistema de limpieza del finger | Cepillo |
Sistema que suelda | |
Tipo del pote de la soldadura | Impulsión del motor |
Ajuste de altura de onda | Manual |
Capacidad del pote de la soldadura | Sobre 400Kg |
Tiempo de calentamiento | Aproximadamente 180min (ajuste en 250C) |
Modo del control de la temperatura | PID + SSR |
Sistema operativo | |
Modo de control | PLC + ordenador |
Dibujo de instalación

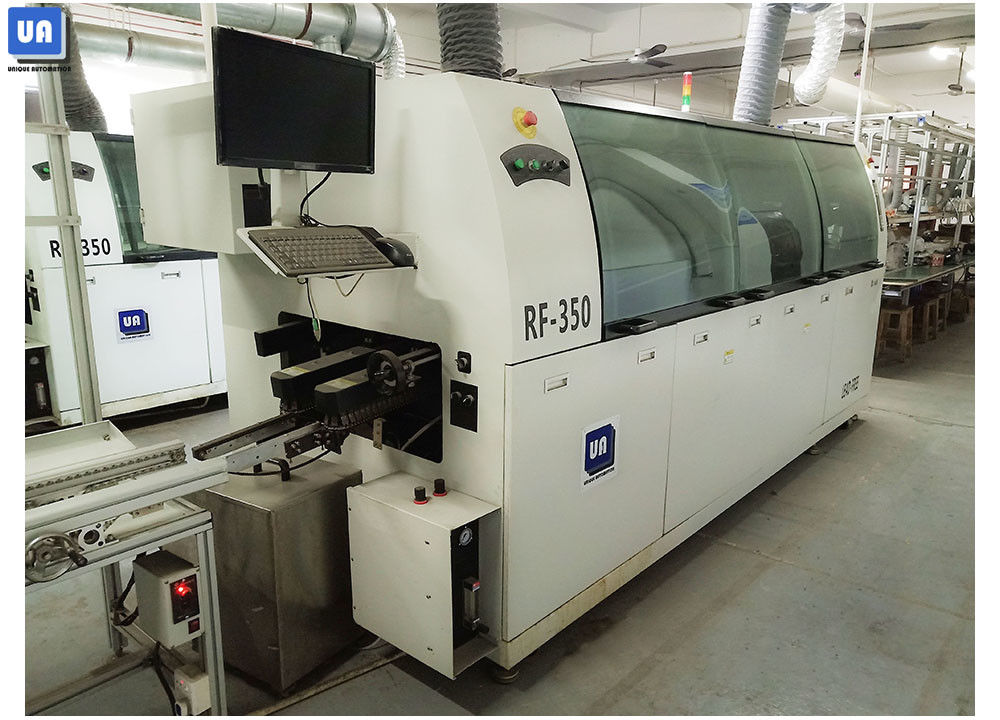

Fotos de la soldadura RF-350B de la onda
