Datos del producto:
Pago y Envío Términos:
|
No de las zonas de la calefacción: | Top 6 y parte inferior 6 | Temporeros. gama del ajuste: | Temperatura ~320C de Roma |
---|---|---|---|
Desviación de la temperatura en el PWB: | ± 1.5C | Poder de lanzamiento: | Aproximadamente 27KW |
Método del transportador del PWB: | Malla y carriles | Anchura de la malla: | 450 milímetros |
Alta luz: | Horno del flujo de SMT de 6 zonas,Horno del flujo de 27 kilovatios SMT,Horno del flujo del transportador de 27 kilovatios |
Kilovatio de lanzamiento 6 de las zonas del poder 27 del flujo Oven Conveyor Equipment de SMT
Fabricante de equipamiento Reflow Oven de SMT 6 zonas para la cadena de producción
La fecha del parámetro del horno del flujo
Modelo | RF-600I |
No. de zonas de calefacción | Top 6 y parte inferior 6 |
Longitud de zonas de calefacción | 2600 MILÍMETROS |
Temporeros. Determinación de la gama | Temperatura ~320C de Roma |
Precisión del control de la temperatura | ± 1C |
Desviación de la temperatura en el PWB | ± 1.5C |
Placa de la boca | Placa de acero inoxidable |
Altura del transportador | 900± 20 MILÍMETROS |
Poder de lanzamiento | Aproximadamente 27KW |
Max. Width del PWB | 50 ~ 400 MILÍMETROS |
Dirección del transportador | Opción |
Método del transportador del PWB | Malla y carriles |
Liquidación de los componentes | La liquidación superior/inferior del PWB es 25m m |
Velocidad de Convryor | 20-2000MM/min |
Mesh Width | 450 MILÍMETROS |
Fuente de alimentación | 380V 50HZ/220V 60HZ |
Dimensión (L*W*H) | 4500*1300*1450 |
Poder de la operación normal | Sobre 5KW |
No. de zonas de enfriamiento | 1 |
Peso | 1500KG |
Cámara de enfriamiento | Horno del aire: Aire a presión; Horno del nitrógeno: Refrigerador de agua |
El proceso de la operación el soldar de flujo de SMT se introduce detalladamente
1. Al principio de la producción, usted necesita llevar [red-cnelc industrial de los aparatos eléctricos] guantes eléctricos antiestáticos, pone al tablero impreso en la red de la cadena de la transmisión constantemente, entra en la máquina para calentar y para curar, y para llevar guantes antiestáticos para evitar que el tablero funcione incorrectamente. Después de refrescar, lugar los tableros en la caja del volumen de ventas y separarlos con cartulina. Atención de la paga a la soldadura, curando la situación, situación de la exhibición de la temperatura, situación de cadena de la transmisión del tablero impreso siempre durante trabajo. Si las condiciones de emergencia tales como atasco se encuentran, presione el botón del freno de seguridad rápidamente, y realice la localización de averías después de cerrar y de accionar apagado.
2. Ajuste del parámetro el soldar de flujo
(1) tecleo el “parámetro que fija” el menú en la pantalla de la ventana principal, y seleccionar de “parámetro trabajo que fija” comando en el menú desplegable móvil. El cuadro de diálogo de trabajo del ajuste del parámetro aparece. “Ajuste de temperatura determinado”, “límite superior”, un “límite más bajo” y “ajuste de la velocidad” como sea necesario.
(2) el tecleo “AUTORIZACIÓN la correcta” botón a exhibir “por favor para confirmar si los datos son”, hace clic el botón del “sí” para volver a la ventana principal.
(3) comprueba si los valores de ajuste de la temperatura y de la velocidad exhibidos en la ventana principal son los valores de la entrada.
(4) salva el fichero del ajuste del parámetro el soldar de flujo.
①Seleccione comando “de ahorro” en el menú desplegable del “fichero” de exhibir la “reserva como” cuadro de diálogo.
②Haga clic la barra de desplazamiento con el ratón para seleccionar la ubicación y el tipo de archivo para almacenar el fichero, tal como fichero de parámetro de la temperatura.
③Incorpore el nombre de archivo del fichero que se almacenará, por ejemplo SG1 (suelde la goma 1), TBJ1 (pegamento de la etiqueta engomada 1).
④Haga clic el botón “de ahorro” en el cuadro de diálogo.

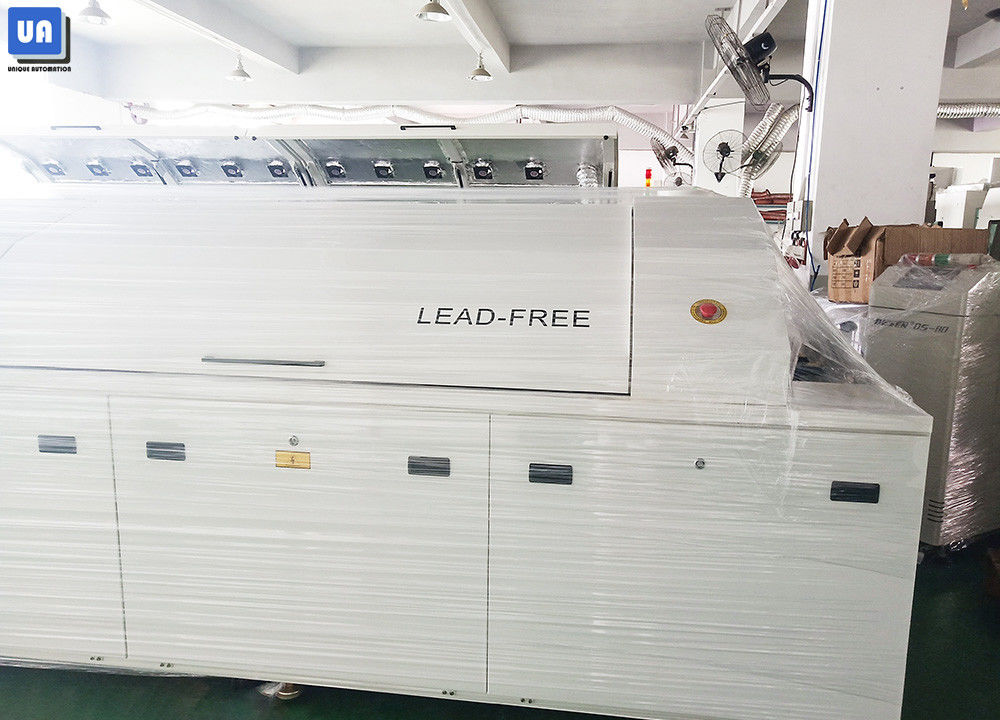

Imagen de nuestro horno del flujo de RF-600I
